一、设计概述
　　根据声学研究设计要求，并依据国家有关标准和规范，结合所建隔音室系统运行特点进行总体设计。总体设计方案必须安全可靠，确保系统安全可靠的运行。保证隔音室场地工作人员的身心健康，延长隔音室系统的使用寿命。以及给工作人员创造一个安全、可靠美观、舒适的工作场地。

二、 设计施工依据
根据现行国家标准的规定以及自由场半径的验收标准符合ISO3745及GB6882-86 A.3.4所列测量声压级和理论声压级之间最大允许差值范围
以及相关噪音与震动技术原理和国家相关标准的现行规定。

三、隔音量： 外界环境噪声声压级：70dBA室内噪音：25-30dBA 外界环境噪声声压级：110dBA室内噪音：65-70dBA 四、制作工艺 4.1、隔音室的墙壁、地面以及顶部的隔音材料采用1.5mm厚的钢板制作单元模块型现场焊接。

4.2、隔音室的内层搭建龙骨之后安装中密度板，两层板（钢板与中密度板）为框架构件，空间夹层50MM。并在其夹层里填满吸音材料，室内饰面板采用微孔铝塑金属板装饰。墙壁与顶部钢板依据 ASTM E90-85 和 ASTM E413-73 标准测试并合乎 STC45 认证标准。所有接点露出的表面部份均为平滑。示意图如下：

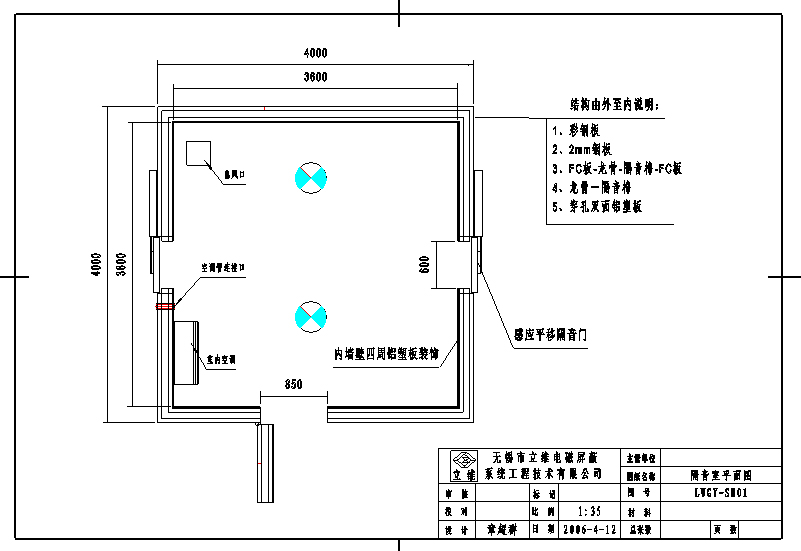

LWGY-平面图

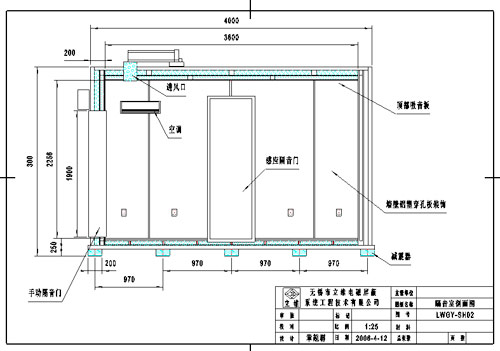

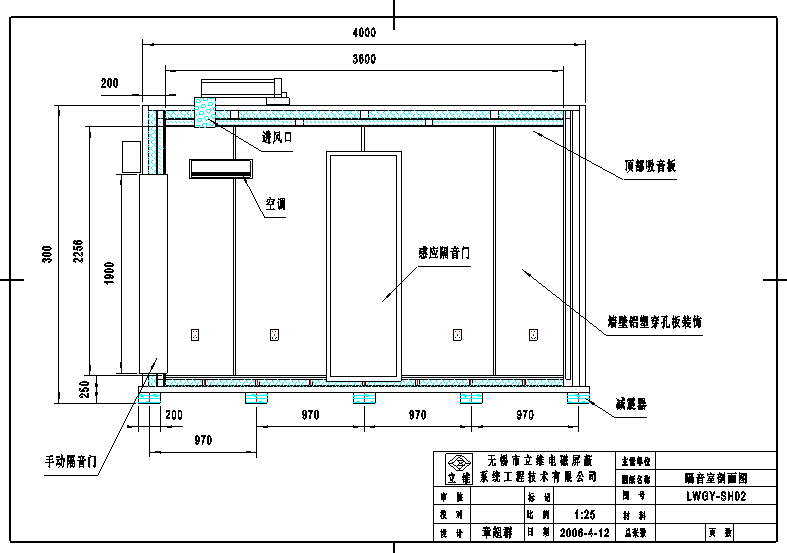

LWGY-剖面图

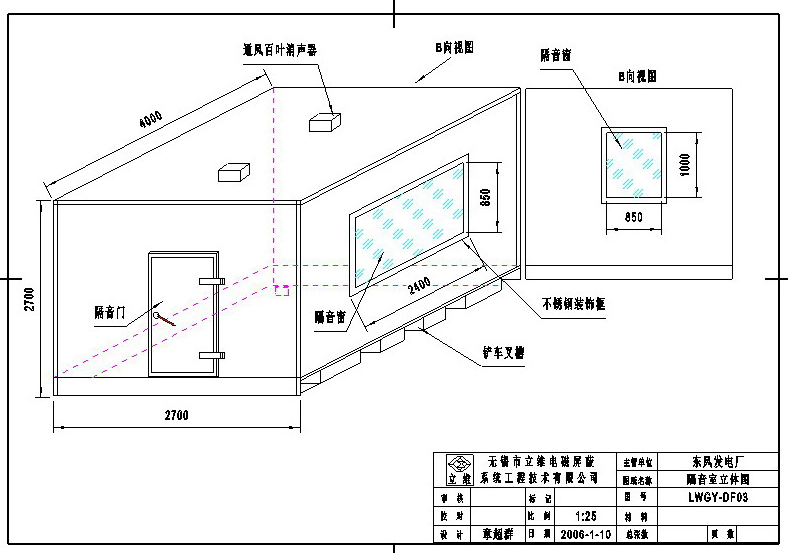

LWGY-隔音室立体图
